1、概述
鋼包是一個容器，在煉鋼過程中起著重要的作用，為了提高鋼包壽命降低耐火材料的消耗，鋼包耐火材料已由非晶態(tài)向不定形耐火材料由變量和非晶的發(fā)展。從經(jīng)濟、省力、環(huán)保等方面考慮，澆筑施工已成為一種有效的鋼包施工方法，澆注施工的優(yōu)點也促進了鋼包的發(fā)展。在八十年代的第二十世紀我國開發(fā)的水玻璃結(jié)合鋁鎂澆注料開始，然后發(fā)展無水玻璃鋁鎂澆注料的第二代，但仍不能滿足鋼水溫度的上升和連鑄鋼包襯的要求，開展尖晶石澆注料的開發(fā)，如明礬粘土尖晶石澆注料、鎂尖晶石澆注料，鋁尖晶石澆注料等。
萊蕪鋼鐵有限公司煉鋼廠，簡稱萊鋼煉鋼廠）在750 T的設計一個月澆注料現(xiàn)在，飼料生產(chǎn)商更多的（4），年齡50到70次，差異較大，質(zhì)量不穩(wěn)定，生產(chǎn)和管理不便。雖然整體合同，但耐火材料的消耗仍然很高。隨著鋼鐵生產(chǎn)和市場經(jīng)濟的不斷發(fā)展，對包裝的時代要求越來越高。萊鋼煉鋼廠閑置磚生產(chǎn)線，在實際調(diào)查和分析，充分利用現(xiàn)有閑置設備，自產(chǎn)鋼包澆注料的質(zhì)量，穩(wěn)定性，提高鋼包和降低耐火材料的消耗是可行的。 2、種鑄造材料的工藝研究 原材料分析與選擇
根據(jù)萊鋼煉鋼廠鋼包耐火材料的生產(chǎn)實踐和我國豐富的高鋁礬土資源，優(yōu)質(zhì)鋁礬土熟料為骨料，鎂砂粉的選擇，高鋁礬土熟料粉、剛玉細粉、鎂鋁尖晶石粉為基質(zhì)和無機粘結(jié)劑的結(jié)合。
（1）鋁礬土熟料后1500 ~ 1700℃高溫煅燒鋁礬土，本材料為骨料成分能保證澆注料的體積 肌肽
（2）鎂鋁尖晶石和鎂鋁尖晶石在加熱過程中產(chǎn)生的，在產(chǎn)生微裂紋擴展和使用過程中，緩沖熱應力的內(nèi)部材料，所以它的抗熱震性。同時，由于更多的是澆注料在鎂鋁尖晶石，從而對滲渣有很強的抑制作用。為選定的尖晶石的主要化學成分為：al2o3:60 ~ 64%氧化鎂：28% ~ 32%。尖晶石的加入量可以從尖晶石量與侵蝕指數(shù)的關(guān)系確定，而且加入量不應超過20%。

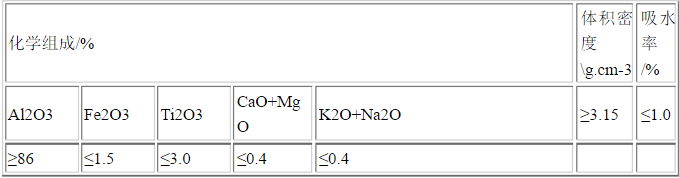

表1鋁土礦的化學成分表1 高鋁礬土化學組成。
（3）用細粉的形式加入氧化鎂中間鎂。加入適量的鎂基，目的是在使用過程中在1200～1300℃產(chǎn)生的抗渣性、優(yōu)良的尖晶石的性能，也能產(chǎn)生體積膨脹的包成一個整體適量。其化學組成為：氧化鎂= 95%；SiO2 = 2%；曹= 1.6%；灼減= 0.3%；超過3.25g/cm3體積密度。隨著鎂的加入，膨脹性顯著增加，燃燒后強度下降。添加量為7%左右為宜。
（4）作為鋼包澆注料（添加劑）的材料，如：純鋁酸鈣粉、氧化物超細粉、硅溶膠、氧化鋁溶膠、磷酸鹽、磷、氧化鋁或多用純鋁酸鈣水泥、聚磷酸鹽和氧化物超細粉等。 純鋁酸鈣水泥與澆注料的比例與普通鋁酸鈣的比例相同，但鋁酸鈣水泥的純度較高，化學成分主要為氧化鋁和氧化鈣，雜質(zhì)含量很少。工業(yè)用氧化鋁和純石灰石或方解石，或工業(yè)磷酸鈣為原料，按一定比例混合接地，采用燒結(jié)法或電熔法合成純鋁酸鈣骨水泥。主要礦物組成為鋁酸鈣（CaO 2Al2O3）和少量的鋁酸鈣（CaO，Al2O3）。凝聚率是正常的，初凝時間約1h，和最后的設置是6 ~ 8h。
多聚磷酸鈉是堿性耐火材料常用的粘合劑，其特征在于：結(jié)合非常強，磷形成結(jié)合物與渣和較小的熔融金屬接觸的入侵，并具有良好的熱震穩(wěn)定性。
氧化物（硅灰，氧化鋁）超細粉體的特性，具有理論基礎是表面現(xiàn)象的理論，由于表面能的存在，細粉具有分散-聚集效應。
根據(jù)債券的不同功能，選擇了純鋁酸鈣水泥、硅酸鈉和其他復合粘結(jié)劑。
（5）添加劑的選擇。為了使鑄造材料具有良好的分散性，低流動性和低溫，使用的硅灰作為添加劑。當硅灰對鋁酸鈣水泥，添加氧化鋁，氧化鎂粉末，低溫可以改變原來的水合物和他們形成新的水合物，水合物形成的網(wǎng)鏈，其形態(tài)保持1100～1200℃，以保證他們有很高的溫度下燒成后的冷態(tài)強度。研究表明，二氧化硅粉不僅可以提高中間溫度強度，而且還可以帶來一系列影響高溫性能的因素。添加量應在2%至0.5%的范圍內(nèi)。
外國專家認為：硅灰的加入，和鋁酸鈣水泥反應并不是純鋁酸鈣水泥形成CAH10和C2AH8和C3AH6和水合物，但形成的沸石類的鋁硅酸鈣水合物，在300℃脫水的水合物，并在較短時間內(nèi)，大量蒸汽快速釋放并導致爆裂。為此，在鑄造材料中加入了防爆劑。確定原料粒度分布2.2的質(zhì)量取決于澆注料的骨料質(zhì)量的大小，在骨料和粉料組成，添加劑，水含量和固化溫度。燒結(jié)全致密，致密，低孔隙率，低雜質(zhì)含量的要求。骨料粒徑比對于最緊湊的設計。應采取多組分，防止顆粒分離，總成分為骨料約占70%左右，粉體（含添加劑）占30%左右。
品中心.jpg)
